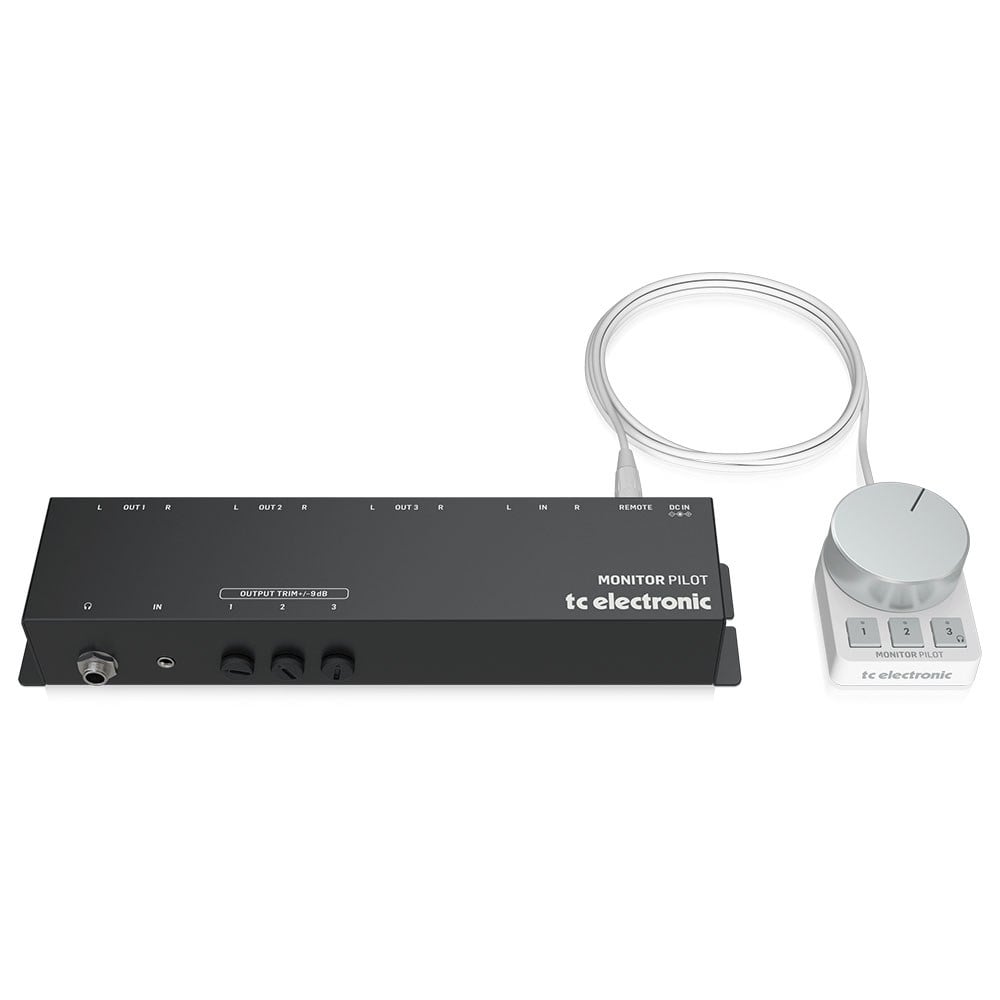

TC Electronic Monitor Pilot Kontrol Ünitesi

Analog Girişler

Ana Giriş

2 x XLR, dengeli

Giriş empedansı:  10 kΩ dengeli, 5 kΩ dengesiz

Maksimum giriş seviyesi:  +22 dBu

Aux Giriş

1/8" TRS, stereo dengesiz

Giriş empedansı:  500 Ω

Maksimum giriş seviyesi:  +5 dBu

Monitör 1-3

2 x XLR, dengeli

Çıkış empedansı:  100 Ω dengeli, 50 Ω dengesiz

Maksimum çıkış seviyesi:  +22 dBu

Telefonlar

1/4" TRS, stereo

Çıkış empedansı:  50 Ω

Maksimum çıkış seviyesi:  +22 dBu

Sistem (XLR girişinden XLR çıkışına)

Frekans tepkisi

+0/-0.2 dB, 20 Hz - 20 kHz

Dinamik aralık

> 105 dB, (0 dB kazanç) ağırlıksız, BW 20 Hz - 20 kHz

Karışma

< -90 dB @ 1 kHz

Maksimum kazanç

+6 dB

Çıkış çifti başına kırpma kazancı

-18 ila 0 dB

Güç Kaynağı Gerilimi

Şebeke gerilimi

100-240 VAC, 50/60 Hz

Güç tüketimi

12 W maks

Güç kaynağı

12 V DC, 1000 mA (dahil)

Ana Ünite Boyutları / Ağırlık

Boyutlar (Y xGx D)

39 x 261 x 70 mm (1,5 x 10,3 x 2,8")

Ağırlık

0,6 kg (1,2 lb)

Bitiş

Toz kaplı siyah çelik levha

Uzak Boyutlar / Ağırlık

Boyutlar (Y x G x D)

37 x 53 x 78 mm (1,5 x 2,1 x 3,1")

Ağırlık

0,2 kg (0,4 lb)

Bitiş

Alüminyum eloksal topuz, metal ayaklı plastik gövde
